maze

English | 日本語

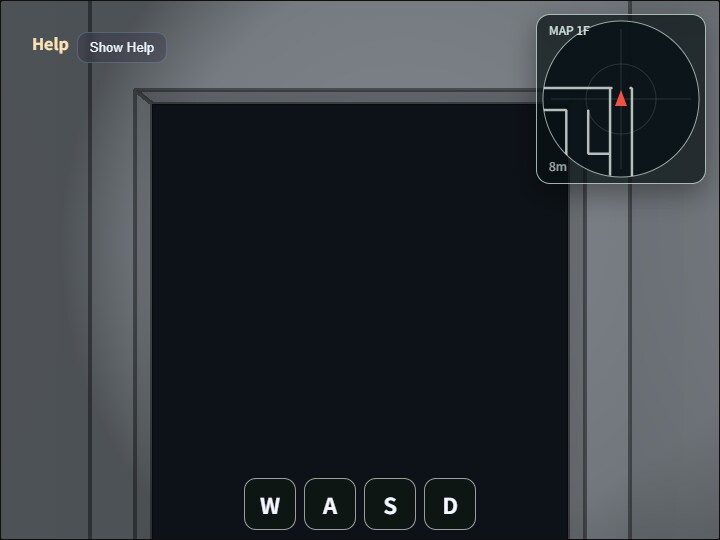

maze は、first-person移動、衝突判定、spot light、Compute Effect、レーダー表示を備え、動的に生成した迷路を歩き回るウォークスルー用サンプルです。

main.jsは固定seedの疑似乱数から15×15 cellのDFS迷路を生成し、Primitive.cuboid()で床、壁、天井、部屋入口のside jamb、上部lintelを組み立てます。固定のModelAssetは読み込まず、生成した形状をWebgAppで描画します。

迷路は1階建てです。通路グリッド幅は2.5m、壁厚と天井厚は0.1m、天井下面は床面から3.0m、歩行者のbaseはy = 0.0、EyeRig.eyeHeight = 1.6mです。壁厚を通路幅に含めるため、有効通路幅は概ね2.4mです。

床色は通常通路、部屋、開始エリア、ゴールエリアで分けています。迷路生成後には複数箇所へ 2 x 2 cell 以上の room を上書きし、room の内部壁を取り除いたうえで、幅 2.0m、高さ 2.4m の入口を作ります。入口の上部 lintel は高さ 0.55m とし、天井下面 3.0m との間へ 0.05m の余白を残します。

レーダーは walk_around と同じ heading-up 方式で、現在位置近くの collision segment を右上の 2D canvas へ重ね表示します。door の上部 lintel はプレイヤー円柱の高さ範囲と重ならないため、衝突対象にもレーダー表示にも含まれません。door の左右 jamb は歩行者に対する衝突対象として残ります。

迷路生成、部屋、扉、衝突判定、レーダーの詳しい規則はmaze_spec.mdに記載しています。

実行方法

• 実行ファイルは ./maze.html です
• WebGPU 対応ブラウザで開きます
• PC ではドラッグとキーボード、スマートフォンではドラッグと画面下の W / A / S / D button を使います
• Canvas の double tap / double click、または / key で command palette を開きます

使用している webg 機能

• WebgApp: 初期化、描画ループ、HelpPanel、HUD、FrameTimer
• Shape / Primitive.cuboid(): 床、壁、天井、入口の side jamb と lintel を procedural に組み立てる
• EyeRig: first-person mode の移動、視線回転、run 操作を扱う
• CommandPalette: Compute Effect と spot light の設定を小画面を覆い続けない palette にまとめる
• ComputeEffectPipeline: SSAO、Shadow、SSR、Toon、DoF、Bloom、Edge を設定に応じて描画へ適用する
• FullscreenPass: compute effect の最終結果を canvas へコピーする
• CollisionWorld / WalkCollisionBuilder: procedural に生成した wall cuboid から衝突線分を抽出し、円柱プレイヤーの移動を解決する
• DOM canvas: 現在位置周辺の衝突線分を heading-up レーダーとして重ね表示する

操作方法

• 左右Drag: 進行方向と視線を左右へ回転する
• 上下Drag: 操作中だけ上または下を見る。Drag終了時に pitch は水平へ戻る
• W / S: 前進 / 後進
• A / D: 左旋回 / 右旋回
• Shift: 移動を速くする
• 5 / 6: Toon の段階数を 2 から 8 の範囲で減らす / 増やす
• 0: 初期視点へ戻す。位置は[-2.5600, 0.0, 6.0572]、視点高さは1.60m、方位角は-29.91°
• K: screenshot を保存する
• Canvas の double tap / double click、または /: command palette を開閉する
• Palette 1 page: SSAO、Shadow、SSR、Toon、DoF、Bloom、Edge、Ambient Only、Ambient Strength、Toon Levels、Edge Thickness、Edge Blend を設定する
• Palette 2 page: Spot FOV / Inner / Outer、視点 reset、screenshot を操作する

確認ポイント

• 起動直後と 0 による reset 後に、maze2と同じrow、colとcell内相対位置に対応する[-2.5600, 0.0, 6.0572]、方位角-29.91°のfirst-person視点へ戻ること
• 左右Dragで進行方向と視線が一緒に回転し、上下Dragでは操作中だけ上または下を見て、Drag終了時に水平へ戻ること
• W / A / S / D で、orbit ではなく first-person 視点の移動として操作できること
• 壁や room door の side jamb で移動が止まり、door 開口部だけを通過できること
• 右上の MAP で、視点前方が上向きになり、近くの壁や柱の衝突線分が白い線として表示されること
• room、start、goal、通常通路で floor color が異なること
• 固定 seed のため、再読み込み後も同じ迷路形状になること
• 初期状態では Edge が有効、Toon が無効で表示され、palette から各 effect を個別に切り替えられること
• HelpPanel と HUD に、現在位置、視線角度、room 数、GPU Compute / GPU Render / JS Load が出ること

ファイル

• maze.html: 実行ページ
• main.js: 迷路生成、first-person 移動、Compute Effect、レーダーの実装
• CollisionWorld.js: XZ 平面の円柱プレイヤー用 collision world
• WalkCollisionBuilder.js: wall shape から collision segment を抽出する helper
• maze_spec.md: 迷路生成、部屋、扉、衝突判定、レーダーの詳細仕様
• README.md: 日本語の説明
• README.en.md: 英語の説明
