maze2

概要

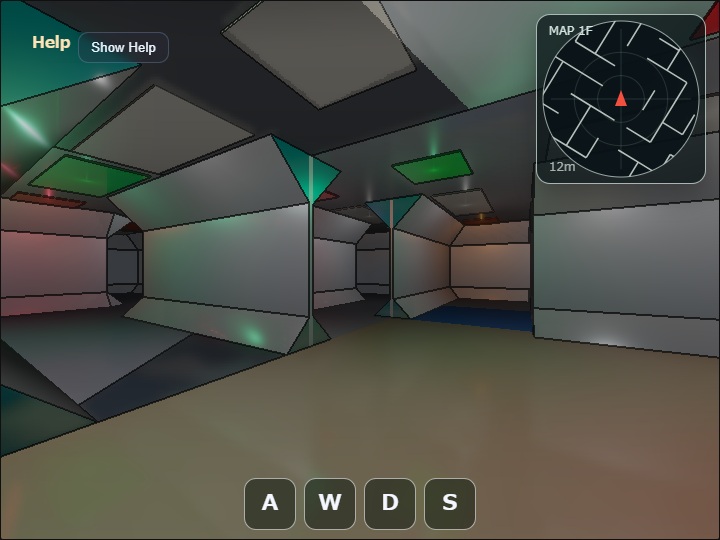

maze2 は、壁心間と天井高を4 mとし、壁上下の構造斜面で八角形断面を作るwalk-through mazeです。曲がり角では直交するrail終端辺をmiter bridgeで直接つなぎ、隙間を作らず開口側へ不要な面を張りません。分岐、部屋、扉は論理wall boundaryから生成し、同じboundaryを衝突判定とレーダーにも使用します。

描画はComputeEffectPipelineを使用し、WebgAppが描画直前に確定した同一のCameraFrameをG-buffer、Deferred Shading、SSR、Bloom、geometry edgeで共有します。
各cellの天井には、通路方向へ長い薄型panelを中心高さy = 3.95mで配置し、その下のy = 3.70mに通路照明用のpoint Local Lightを置きます。
point Local Lightは半径7.2m、強度5.2で全方向を照らし、下側の通路を照らすと同時に、光源から約0.2375m上にある天井灯下面へ強い直接反射を作ります。
構造天井のroughnessは0.55とし、点光源による細長い鏡面反射を広げて弱めます。
Shadow Mapは無効なため、点光源と照明対象の間にある形状による遮蔽は計算しません。
天井灯全体のemissiveは0.10へ抑え、specular = 0.80、roughness = 0.10の下面中央に生じる直接反射を主な高輝度成分とします。
照明色は白60%、緑・オレンジ・赤を各13.3%の固定比率で分散します。
camera近傍から最大64灯を評価します。
SSRは床、壁、斜面、天井の反射へ使用します。
Bloomはthreshold = 0.60、softKnee = 0.40、strength = 1.10、1/32 Weight = 0.80とし、天井灯全面の自己発光ではなく、下面中央のHDR反射から広い光芒を作ります。
Shadow MapとSSAOの効果は無効にしています。

詳細な形状規則はmaze2_spec.mdに記載しています。

実行方法

使用しているwebg機能

実装の流れ

main.jsは固定seedから15×15 cellの迷路を作り、roomとdoorを上書きして、通行可能な論理wall boundaryを確定します。次に同じboundaryから床、斜面、壁、rail、天井のgrouped meshと衝突線分を作ります。レーダーもこの衝突線分を読むため、画面上の壁、移動を止める壁、レーダー上の線が別々の規則から生成されません。

毎frameの更新では、入力からfirst-personの移動量を求め、CollisionWorldでplayer円柱をwall segmentの外へ押し戻します。cameraが一定距離以上移動したときだけ近傍lightを選び直し、最大64灯をDeferred Lightingへ渡します。HUDとレーダーは衝突解決後の位置を使って更新します。

描画では、onBeforeDrawが受け取るcameraFrameでComputeEffectPipeline.renderScene()を実行し、onAfterDraw3dで同じframeをencode()へ渡します。完成textureはbeginPresentPass()とFullscreenPassでcanvasへ転送し、clearDepthBuffer()でHUD用の深度付きpassへ戻します。Shadow MapとSSAOは無効で、SSR、Bloom、geometry edgeだけを用途に応じて使用します。
