compute_ssao2

English | 日本語

概要

• webg/GeometryBufferPass.jsをlit modeで使い、lit color、view-space normal、depthをG-bufferへ出力します。
• webg/SsaoPass.jsはnormal textureと周辺depthを読み、Ambient Occlusionを計算します。
• compute_deferred_lightingとcompute_ssrと同じG-buffer生成、normal encode、depth復元規則を共有します。
• GeometryBufferPassはSpaceからShapeを収集するため、scene graphとG-bufferへ同じShapeを二重登録しません。
• 標準ShapeのSmoothShader用materialを読み、texture、normal map、skinning、ambient、specular、powerをG-bufferへ反映します。

実行方法

• 実行ファイルは ./compute_ssao2.html です
• WebGPU に対応したブラウザで開き、必要に応じて help panel や HUD と合わせて確認してください

確認ポイント

• Vでcomposite / scene / AO / normalを切り替え、G-buffer法線を確認できます。
• compute_ssaoのdepth差分法線より、object境界や平面で安定した法線を使えます。
• radius、strength、bias、sample countはcompute_ssaoと同じ意味です。

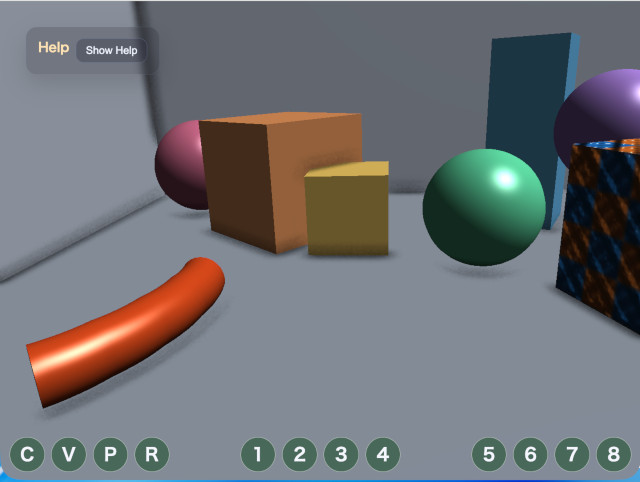

• 明るい背面壁と左右壁を配置し、床と壁、壁同士が接するcornerでAOが強くなる様子を左右で比較できます。
• 箱、球、柱、テクスチャ付きCube、skinned cylinderを少し大きくしてscene中央へ寄せ、接地部だけでなく物体同士の近接部分にも生じるAOを確認しやすくしています。
• texture付きcubeは細かなheight patternから作ったnormal mapと強いspecularを使い、表面を細分化せず凹凸のハイライトを表示します。
• 3個のsphereはspecular highlightにより滑らかな面方向を確認できます。
• skinned cylinderはroot boneを90度倒して床と平行にし、残る4関節へ曲げを分散しながらskinningと接触AOを確認します。
• alpha blend透明物は単一depth・normalでは前後面を保持できないため、現在は不透明物と分離して扱います。
