compute_shadow_map

English | 日本語

概要

このサンプルは、directional light 1灯のshadow mapを検証します。webg/ShadowMapPass.jsが光源視点からsceneをdepth textureへ描き、GeometryBufferPassがcamera視点のalbedo、normal、depthを作ります。その後、webg/ComputeShadowPass.jsがcamera側の位置をworld-spaceへ戻し、light spaceへ投影してshadow mapと比較します。

shadow map生成をRender Pass、影の評価と合成をCompute Passへ分けています。三角形のrasterizeとdepth testはRender Pipelineへ任せ、Compute Shaderは生成済みdepthを使ったbias、PCF、debug表示に集中します。GeometryBufferPassが入力を生成し、SsaoPassやDeferredLightingPassが後段で読む構成と同じ責務分割です。

ShadowMapPassはwebgコアの実装です。static Shapeとskinned ShapeをSpaceから収集し、depth-only Render Passで描きます。skinned Shapeでは標準Shapeの2本のvertex bufferとSkeletonのmatrix paletteを読み、通常描画やGeometryBufferPassと同じbone姿勢をshadow mapへ反映します。alpha testは対象外であり、暗黙に別の処理へ置き換えません。

FrameTimerはshadow depthとG-bufferのRender Pass、shadow評価のCompute Passをtimestamp queryで計測します。CommandPaletteとHelp panelにはGPU Compute、GPU Render、GPU Total、GPU Loadを表示します。GPU Loadは計測対象のGPU合計時間をframe間隔で割った目安です。最終的なfullscreen copyは計測対象外です。

処理フロー

Space
  -> ShadowMapPass
  -> directional light depth

Space
  -> GeometryBufferPass
  -> camera albedo / normal / depth

camera G-buffer + light depth
  -> ComputeShadowPass
  -> shadowed color
  -> FullscreenPass
  -> canvas

directional lightには正射影を使います。この sample では、固定の正射影範囲を使う fixed と、camera 視錐台を light-space へ変換してそのAABBへ合わせる frustum-fit を切り替えられます。camera 視錐台そのものの形と大きさは near / far / fov / aspect で決まりますが、その視錐台を light-space に置いたときのAABBは、camera と光源の向き・位置関係で変化します。frustum-fit はその変化するAABBへ shadow map を割り当てるため、近景へ texel を集中しやすい一方、遠くまで含めるとAABBが広がって fixed より不利になることがあります。

Fit Far は、frustum-fit で camera 視錐台の far 側をどこまで shadow fit の対象に含めるかを制御します。値を大きくすると遠方まで影を含めやすくなりますが、light-space AABB も広がり、同じ1024×1024のshadow mapをより広い空間へ割り当てるため精度は下がりやすくなります。値を下げると近景へ解像度を集中できますが、その距離より先にある物体の影は fit 対象から外れます。

spot light shadow はコアの SpotShadowMapPass と ComputeSpotShadowPass で扱います。spot light では光源位置、照射方向、FOV、inner / outer angle、near、farから透視投影のlight view-projection matrixを作り、coneの外側を徐々に暗くします。このサンプルはdirectional lightの低水準構成を確認するためのものなので、spot light shadowの実行確認は ComputeEffectPipeline の shadow.type: "spot" を使うアプリケーション側で行います。

実行方法

• 実行ファイルは ./compute_shadow_map.html です
• WebGPU対応ブラウザで開きます
• cameraはdrag、矢印キー、wheelで操作できます

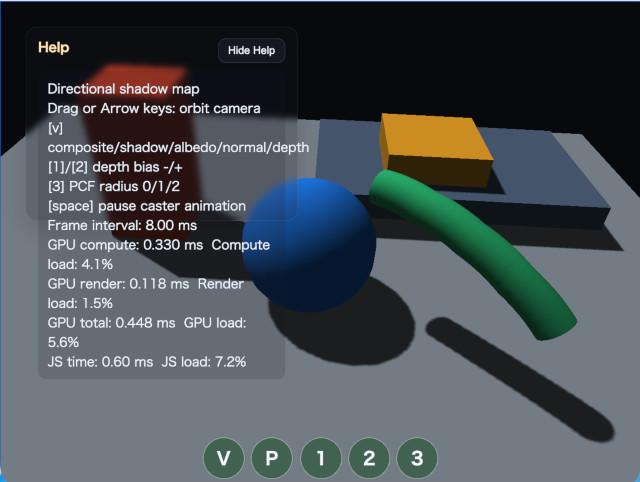

操作と確認ポイント

• Fはfixed / frustum-fitを切り替えます
• Vはcomposite / shadow / albedo / normal / depthを切り替えます
• 1と2はconstant depth biasを減少・増加します
• 3はPCF radiusを0、1、2へ切り替えます
• Spaceは緑色のskinned shadow casterの移動、回転、曲げを停止・再開します
• CommandPaletteではFit Farを変更できます
• Help panelでLight Boxの幅、高さ、near、farがfixed / frustum-fitでどう変わるかを確認します
• CommandPaletteとHelp panelでGPU時間とGPU Loadが更新されることを確認します

shadow表示はvisibilityを白、遮蔽を黒で表示します。物体表面に細かな自己影が出る場合はbias不足、影が物体から離れて見える場合はbias過大を疑います。PCF radius 0は1 sample、1は3×3、2は5×5で比較するため、境界の変化と追加sample数を確認できます。

画面手前側を移動する緑色の円柱は両端を平面で閉じ、5本のboneで連続的に曲がりながらNode自体も回転します。端面は側面と頂点を分け、各端のboneへ固定しているため、曲げても側面から分離しません。本体の移動、回転、曲げと床へ落ちる影の輪郭が同時に変化することを確認します。ShadowMapPassはSkeletonごとにbone palette用BufferとBind Groupを再利用し、毎frameは現在のmatrix paletteだけを更新します。static Shapeは同じpipelineを使いますが、skinning無効flagと正式なdummy vertex bindingを渡すため、誤ってbone変形を適用しません。

このサンプルはstatic/skinned opaque Shape、単一directional light、固定解像度1024×1024のshadow mapを対象にしています。spot lightはコアAPIで利用できますが、このサンプルでは扱いません。Cascaded Shadow Maps、point light、alpha testは対象外です。
