compute_particles

English | 日本語

概要

• WebGPU の Compute Shader を使い、大量の粒子を GPU 側で更新して描画するサンプルです
• webg コアの GpuParticleEmitter を使い、粒子用GPU resourceとCompute/Render Passの記録を共通化しています
• 粒子の位置、速度、寿命、色、サイズを storage buffer に保持し、compute pass が毎フレーム更新します
• render pass は同じ storage buffer を vertex shader で読み、1 粒子を 2 triangle の billboard quad として instanced draw します
• GpuParticleEmitter が粒子Buffer、uniform、Compute/Render pipeline、command encodeを管理します
• GPU から CPU へ粒子位置を readback しないため、CPU 側は個別粒子の移動計算を行いません
• ドラッグ、Shift + ドラッグ、ホイールで orbit camera を動かし、GPU 上の粒子群を別角度や別位置から確認できます

実行方法

• 実行ファイルは ./compute_particles.html です
• WebGPU に対応したブラウザで開き、必要に応じて help panel や HUD と合わせて確認してください

使用している webg 機能

• WebgApp: Screen、diagnostics、入力基盤をまとめて初期化する
• WebgApp computeFrame: computeFrame: trueとonComputeFrame handlerで、標準scene描画を行わずcompute / renderの順序を制御する
• GpuParticleEmitter: 粒子Storage Buffer、billboard quad、uniform、Compute/Render pipeline、pass encode、resource破棄を管理する
• Screen.resize(): WebgApp が保持する Screen を通じて viewport 変更時の canvas 実ピクセルを更新する
• WebgApp.getGPU(): GpuParticleEmitterとサンプル固有のframe処理へWebGPU contextを渡す
• buildHelpPanelOptions() + showOverlayPanel(): 読ませる操作説明と現在状態を OverlayPanel の help panel として表示する

使用している WebGPU 機能

• storage buffer: Particle 配列を GPU 側の読み書き可能なデータとして保持
• uniform buffer: deltaTime、frame、screen size、emitter mode を shader へ渡す
• orbit camera uniform: yaw、pitch、distance、targetY、pan offset を render shader へ渡し、粒子群を view 変換して描画する
• compute pipeline: 1 invocation = 1 particle として位置、速度、寿命を更新
• render pipeline: storage buffer を vertex shader から読み、instanced billboard として描画
• alpha blending: 粒子が重なっても白く溶けすぎないよう、輪郭が残る標準 alpha 合成で描画する
• timestamp query: Compute PassとRender PassのGPU時間を取得し、各区間と合計のloadを表示する

確認ポイント

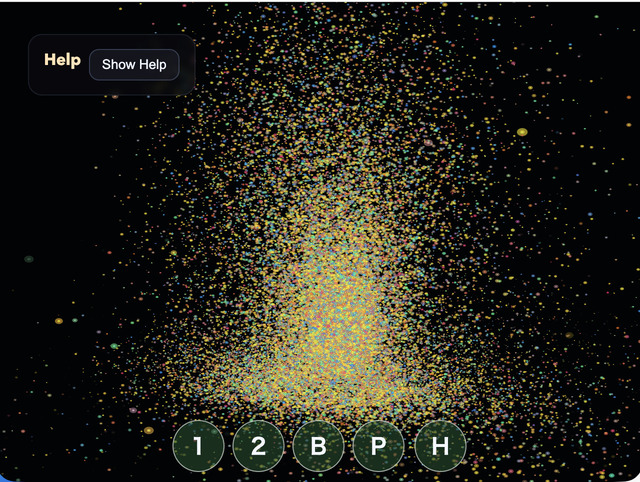

• 起動後に 49,152 個の粒子が噴水状に表示されることを確認します
• Space を押すと、一部粒子が再生成され、瞬間的な burst が見えることを確認します
• 1 / 2 で emitter mode が fountain / ring に切り替わることを確認します
• ドラッグで orbit、Shift + ドラッグで pan、ホイールで zoom できることを確認します
• P で pause したとき、粒子更新が止まり、描画だけが継続することを確認します
• H で OverlayPanel の help panel を畳み、再度 H または Show Help ボタンで再表示できることを確認します
• Help panelのGPU compute / GPU render / GPU total / JS timeと各loadが更新されることを確認します。timestamp-query非対応時はGPU timingがunavailableと表示されます
• ブラウザの devtools を見る場合、CPU が粒子数分の位置更新ループを毎フレーム実行していないことを確認します

操作方法

• Space: burst
• ドラッグ: camera orbit
• Shift + ドラッグ: camera pan
• ホイール: zoom
• 1: fountain emitter
• 2: ring emitter
• P: pause / resume
• H: hide / show help

実装の詳細

• main.js の compute shader は storage buffer の同じ index だけを書き換えるため、粒子同士の書き込み競合を避けています
• 粒子のspawn、重力、渦、床反発、色、寿命はサンプル固有WGSLに残し、GpuParticleEmitterはアルゴリズムを固定しません
• GpuParticleEmitterはcommand encoderとsubmitを所有せず、WebgAppのcomputeFrame handlerがCompute、Render、timestamp queryの順序を決めます
• render shader は point-list ではなく billboard quad を instanced draw しているため、粒子サイズ、輪郭、alpha falloff を shader で制御できます
• camera 操作は render shader の view 変換だけで行い、pan は投影後の offset を uniform で渡すため、GPU から CPU へ位置を戻さない構成を保っています
• 操作説明と状態表示は独自 DOM HUD ではなく OverlayPanel の help panel にまとめ、本文を畳める標準 UI として構成しています
• 大量の視覚効果や背景演出向けの Compute Shader 利用例として確認できます
